SnabExpertKZ
ТОО «SnabExpertKZ» Официальный дилер

Официальный дилер Кировского завода электромагнитов «ДимАл» в Республике Казахстан и Центральной Азии

Прямые поставки от завода
Завод «ДимАл» • Официальный представитель в Центральной Азии

Промышленное грузоподъемное и сепарационное оборудование

Поставляем запатентованные электромагниты серии ДКМ/ДПМ, подвесные железоотделители и грейферы. Защищаем дробилки ГОКов от аварийных остановок, обеспечиваем непрерывную погрузку металлолома при температуре до +45°C.

до +650°C
Термостойкое исполнение катушек
1 месяц
Окупаемость сепаратора на ГОК
15 патентов
Собственное КБ завода «ДимАл»
СТ-1
0% пошлина при поставках в страны ЦА
Подбор
Заводская гарантия 24–36 месяцев Доставка: DDP / DAP / До объекта заказчика

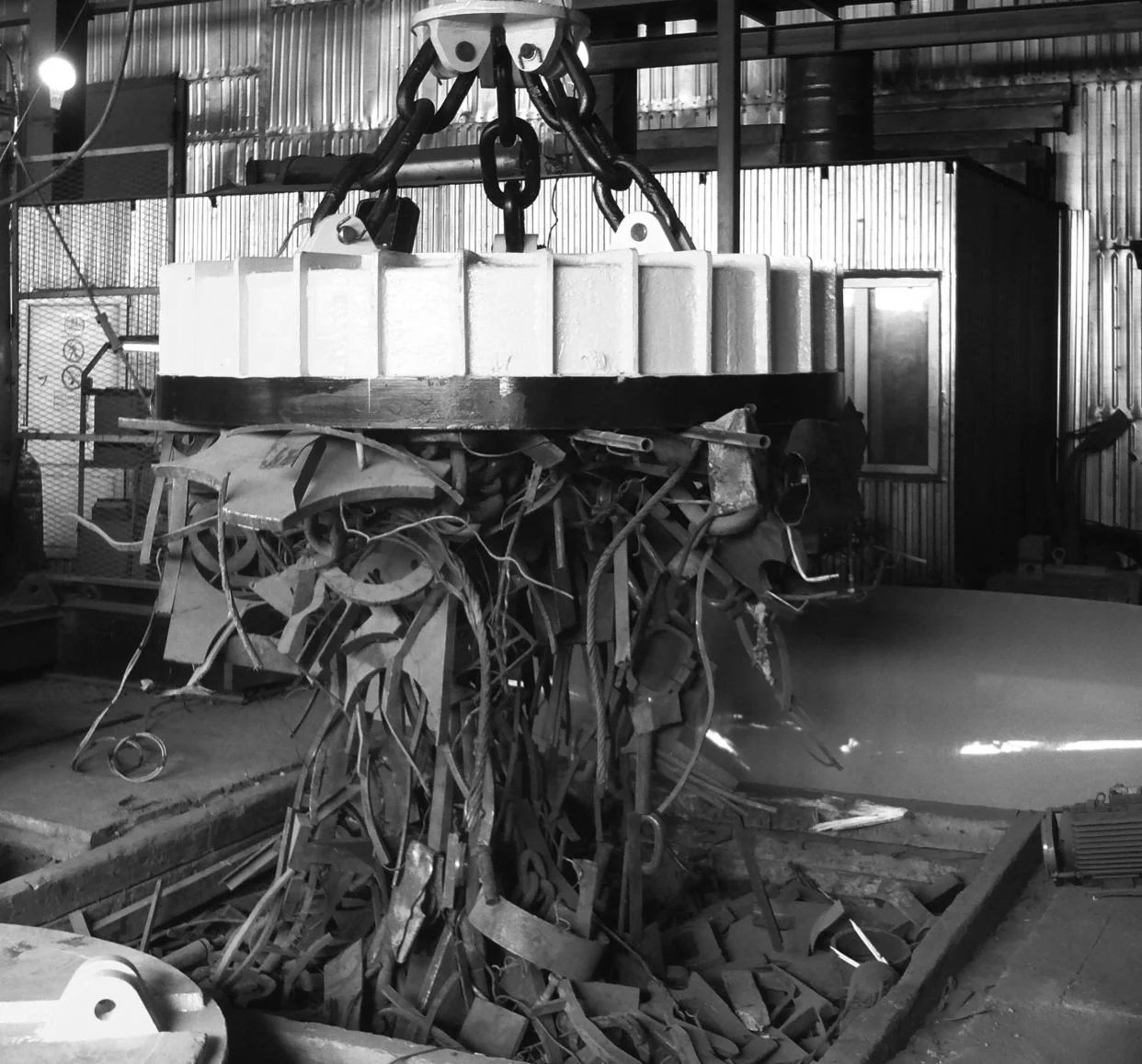

Тяжелый грузоподъемный электромагнит серии ДКМ завода ДимАл
Серия ДКМ • Патент №2284594
ПВ 75%–100%
Разрывное усилие
42 000 кг (42 т)
Грузоподъемность по лому
до 2 200 кг (скрап 3А)

Экспресс-подбор и расчет доставки

Технический расчет
Заводская продукция КЗЭ «ДимАл»

Каталог грузоподъемного и технологического оборудования

Оригинальное оборудование с заводскими паспортами, сертификатами соответствия ТР ТС и гарантией дилера SnabExpert.

Все 6 категорий
Быстрый выбор:

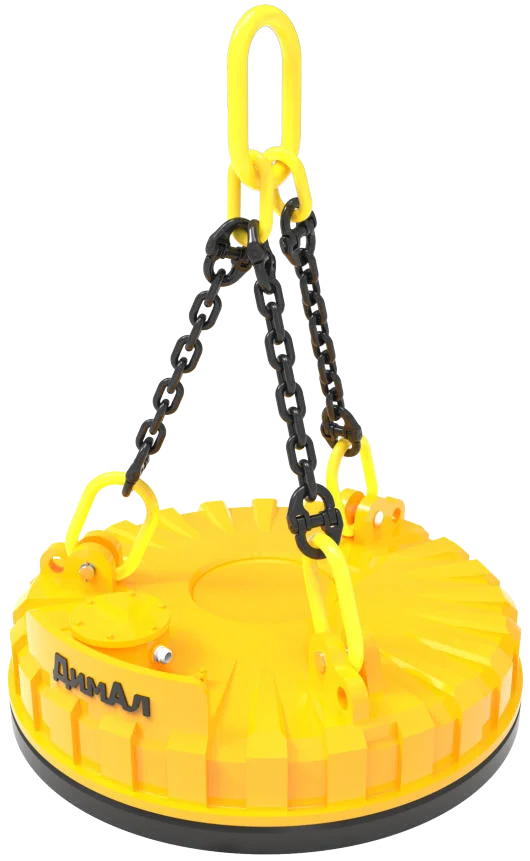

Круглый электромагнит ДКМ
Патент РФ №2284594
Серия ДКМ

Круглые электромагниты ДКМ

Прямая замена М-42 / М-62 без переделки

С комбинированной катушкой (медь + алюминий) и вакуумно-вибрационной заливкой компаунда. Не перегреваются при интенсивной работе до +45°C. Литая броня 110Г13Л.

Диаметр: от 0.8 до 2.3 м
Грузоподъемность (скрап 3А): до 5 500 кг
Разрывное усилие: до 150 000 кг
Масса: 620 – 8 500 кг
Режим работы: ПВ 75% / ПВ 100%

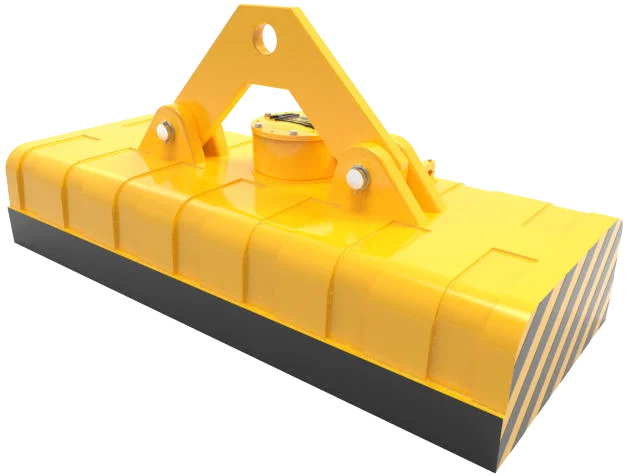

Прямоугольный электромагнит ДПМ для слябов
Жаростойкий до +650°C
Серия ДПМ

Прямоугольные магниты ДПМ

Двойной тепловой экран под слябы +650°C

Для транспортировки сортового, листового проката, слябов, блюмсов, поковок и рельсов. Работа в одиночном режиме и в составе траверс с термоизоляцией.

Грузоподъемность: до 36 тонн
Температура груза: до +650°C
Длина проката: до 24 метров
Разрывное усилие: до 72 000 кг
Класс изоляции: H (180°C) / C (220°C)

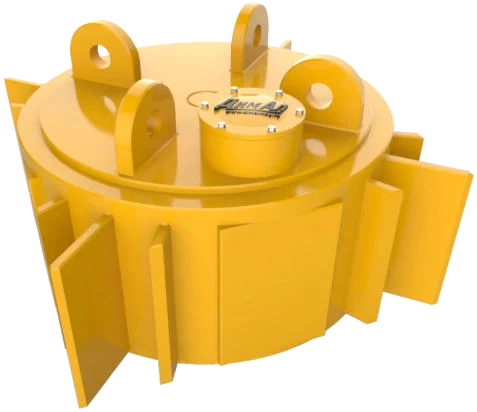

Подвесной железоотделитель ДЖС над конвейером
Защита дробилок ГОК
Серия ДЖС

Железоотделители ДЖС

Непрерывный автосброс металла 24/365

Саморазгружающиеся электромагнитные сепараторы для непрерывного извлечения ферромагнитных предметов (зубьев ковшей, болтов, шаров) из потока руды на конвейерах.

Ширина ленты: 650 – 2 000 мм
Глубина извлечения: до 550 мм
Масса извлекаемых тел: до 50 кг
Скорость ленты: до 4.5 м/с
Режим разгрузки: Автоматический (лента)

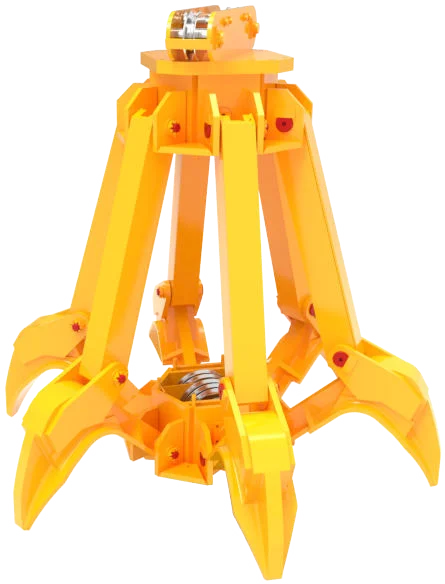

Моторный грейфер ДГМ со сталью Hardox 500
Сталь Hardox 500
Серия ДГМ

Грейферы моторные ДГМ

Челюсти из шведской стали Hardox 500

Многочелюстные и двухчелюстные грейферы для перегрузки лома, чугуна, щебня и сыпучих грузов. Челюсти из шведской износостойкой стали Hardox 500.

Объем челюстей: 0.35 – 3.5 м³
Плотность груза: до 3.2 т/м³
Усилие внедрения: до 180 кН
Время смыкания: 8 – 14 секунд
Тип привода: Электрогидравлический

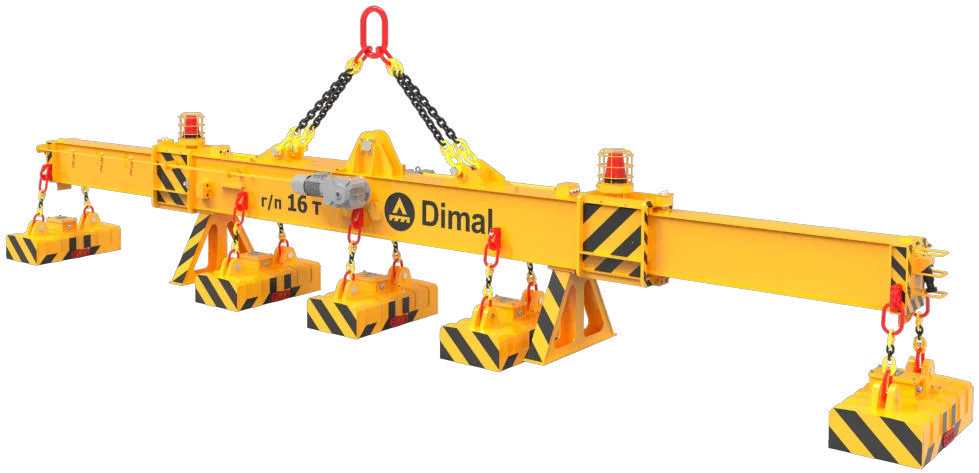

Магнитная телескопическая траверса
Пролет до 24 м
Траверсы

Магнитные траверсы

Синхронный подвес 2–4 магнитов ДПМ

Траверсы с групповым и раздельным подвесом электромагнитов серий ДКМ и ДПМ для работы с длинномерным прокатом (арматура, трубы, рельсы).

Грузоподъемность: 10 – 50 тонн
Длина груза: до 24 метров
Исполнение: Монолит / Телескоп / Поворот
Управление магнитами: Посекционное / Групповое
Проектирование: Индивидуальное КБ

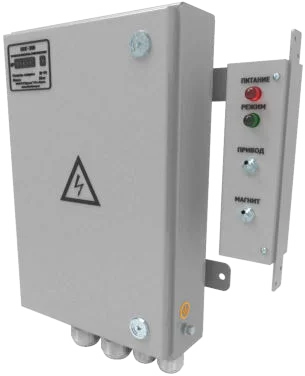

Тиристорный шкаф управления ПНС с ИБП
ИБП до 20 минут
Серия ПНС

Шкафы управления ПНС

Аварийное удержание груза ИБП 20 мин

Тиристорные шкафы серии ПНС с форсировкой возбуждения и противовключением для быстрого сброса груза (< 0.8 с). Резервирование ИБП при аварии сети.

Ток нагрузки: 20 – 250 А
Время сброса груза: < 0.8 секунды
Резервирование ИБП: до 20 минут
КПД преобразователя: > 96%
Степень защиты: IP54 / IP65
Инженерный расчет грузоподъемности

Онлайн-конфигуратор подбора магнита к крану

Расчет по нормам Ростехнадзора и Госгортехнадзора (ПБ 10-382-00). Проверка запаса грузоподъемности стрелы и подбор системы управления.

Параметры кранового оборудования

Быстрые инженерные пресеты:
Результат инженерного подбора

ДКМ140СТ-У1 + СУГЭМ ПНС-100

100% совместимость

Оптимальный электромагнит для 10-тонного крана. Обеспечивает максимальную производительность на ломе 3А без перегрузки лебедки и электродвигателя подъема.

Рекомендуемая модель: ДКМ140СТ-У1 (ПВ 75% Тяжелый режим)
Полезная грузоподъемность: 1 300 кг / цикл
Потребляемая мощность: 13.2 кВт (холодный) / 9.2 кВт (горячий, 60 А)
Шкаф управления: ПНС-100/220В + ИБП-100
Полная масса на крюке: 3 780 кг (магнит 2300 + строп 180 + груз 1300 кг)
Запас грузоподъемности крана: 62% (6.2 т)
Комплектная поставка под ключ по ПБ 10-382-00

Архитектура оснащения крана электромагнитной системой «ДимАл»

УЗЕЛ 01 • НА КРЮКЕ
Электромагнит ДКМ / ДПМ + строп

Биметаллическая катушка (Патент №2284594), литой корпус и 3-ветвевой цепной строп 8-го класса прочности (Т8).

✓ Гарантия 36 месяцев
УЗЕЛ 02 • НА ТЕЛЕЖКЕ
Пружинный кабельный барабан

Автоматическая намотка гибкого кранового кабеля КГ-ХЛ (до -60°C) синхронно с подъемом и опусканием крюковой подвески.

✓ Защита кабеля от обрыва
УЗЕЛ 03 • В ГАЛЕРЕЕ
Тиристорный шкаф ПНС (СУГЭМ)

Плавная стабилизация тока 220В DC при нагреве, контрток размагничивания за 1.5 сек и защита от межвитковых КЗ.

✓ Замена устаревших ПМ / ПЭ
УЗЕЛ 04 • БЕЗОПАСНОСТЬ
Аварийный источник ИБП

Мгновенный (0.01 с) переход на аккумуляторы при пропадании фазы 380В. Удержание груза на весу не менее 20–30 минут.

✓ Обязателен по ПБ 10-382-00
Металлургия и металлобазы • Защита от прогиба листа

Калькулятор магнитных траверс для длинномеров и листового проката (ДПМ + ТМ)

Подбор количества прямоугольных магнитов ДПМ, базы траверсы и шага подвеса для исключения прогиба листа, рельса и пачек арматуры

Рекомендуемая схема: Телескопическая траверса ТМТ-16 с 3 магнитами ДПМ170-70
Состав магнитной группы: 3 × ДПМ170-70 (Телескопическая балка L = 6.0 – 10.5 м)
Шаг расстановки (без прогиба): 3 точки опоры (шаг 4.2 м) — 0% прогиба тонкого листа и рельса
Масса траверсы с магнитами: 6 800 кг (полная на крюке: 16.8 т)
Требования к крану и ПНС: Кран не менее 20 т • 21.3 кВт (96 А) • Шкаф ПНС-160 + ИБП-160
Модернизация парка оборудования

Сравнение: советские магниты серии «М» vs современный ДКМ

Почему замена устаревших магнитов М-42 и М-62 на запатентованную серию ДКМ окупается за 3–4 месяца только за счет экономии электроэнергии и роста выработки.

Устаревшая конструкция (1970–1985 гг.)

Магнит М-42 (ГОСТ 24599-87)

Снято с производства

Чисто алюминиевая или медная катушка старого типа с асбестовой изоляцией. Быстро нагревается летом, теряя до 45% грузоподъемности через 2 часа непрерывной работы.

Грузоподъемность по лому 3А: 850 кг
Разрывное усилие: 25 000 кг (25 т)
Собственная масса: 2 430 кг
Потери силы при нагреве: -45% через 2 часа
Межремонтный ресурс: 1.5 – 2 года
Требует частой перемотки катушки и охлаждения в смену
Завод «ДимАл» (Патент №2284594)

Магнит ДКМ-140

+53% выработка

Комбинированная катушка (медь + алюминий) с вакуумной монолитной компаундной заливкой. Сохраняет постоянную грузоподъемность даже при температуре воздуха +45°C.

Грузоподъемность по лому 3А: 1 300 – 1 450 кг (+53%)
Разрывное усилие: 40 000 кг (+60%)
Собственная масса: 2 300 кг (-130 кг)
Потери силы при нагреве: Не более 15%
Межремонтный ресурс: до 10–12 лет
Для главных механиков и технологов ГОК

Калькулятор потерь от поломки дробилки недробимым телом

Попадание одного зуба ковша экскаватора или буровой коронки в конусную дробилку приводит к разрыву брони и аварийному простою обогатительной фабрики на 2–5 суток.

Валюта расчета:
Производительность линии дробления: 1 200 тонн/час
200 т/ч 3 000 т/ч
Убытки от часа простоя фабрики: $4 500 / час
$500 / ч $15 000 / ч
Время ремонта и замены брони дробилки: 72 часа (3.0 сут.)
12 часов (0.5 сут) 168 часов (7 сут)
Рекомендуемый сепаратор под поток:
ДЖС-120-П (лента 1 200 мм, глубина извлечения 400 мм)
Недополучено руды за простой:
86 400 тонн
Прямые потери предприятия за 1 аварию:
$336 000

Простой: $324 000 + замена брони/конуса: $12 000 (потеря выработки 86 400 т руды).

Окупаемость сепаратора ДЖС-120-П:
3.6 часа работы

Один перехваченный зуб ковша экскаватора многократно окупает установку подвесного сепаратора ДЖС.

Инженерный подбор железоотделителя ТУ 3458-002-52350886-2001

Подбор саморазгружающегося сепаратора ДЖС по параметрам конвейера

Рекомендуемая модель сепаратора: ДЖС-120-П (ТУ 3458-002-52350886-2001)
Глубина зоны извлечения:
до 400 мм (реком. подвес 330 мм)
Масса извлекаемых включений:
до 40 кг (зубья ковшей, коронки, болты)
Масса и охлаждение:
2 150 кг (масляное охлаждение, ПВ 100%)
Мощность и питание:
6.2 кВт (ПНС-60)
Отраслевая специализация

Решения для тяжелых условий эксплуатации

Проверенный опыт оснащения ключевых металлургических, горнорудных и транспортных объектов Казахстана, Узбекистана и СНГ.

ГОКи и Карьеры

Защита конусных и щековых дробилок от разрушения зубьями ковшей экскаваторов. Саморазгружающиеся сепараторы ДЖС с подвесом над конвейерами до 2000 мм.

ДЖС 1200 / ДЖС 1600

Ломопереработка

Круглые электромагниты ДКМ-140/165 и грейферы Hardox 500 для интенсивной 3-сменной перевалки негабаритного лома 3А, стружки и чугунной чушки без перегрева.

ДКМ-140М / ДГМ-0.8

Металлургия

Прямоугольные магниты ДПМ и траверсы для транспортировки горячих слябов до +650°C, пачек арматуры, листового проката, рельсов и рулонов.

ДПМ-32 / Траверсы 24 м

Ж/Д Терминалы

Виброразгрузка полувагонов, скоростная выгрузка металлопроката и очистка твердого топлива на угольных ТЭЦ и портовых перевалочных комплексах.

Спредеры / ПНС-250

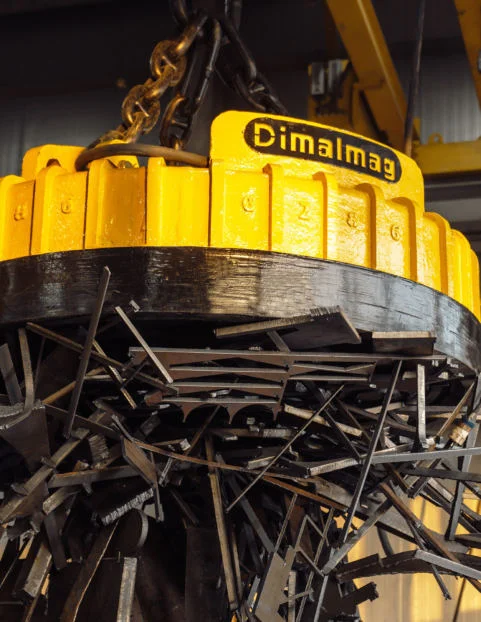

Цех намотки и сборки магнитов завода ДимАл
Кировский завод «ДимАл»
100-тонный испытательный стенд, ISO 9001:2015
Завод-изготовитель оборудования

Кировский завод электромагнитов «ДимАл»

ТОО «SnabExpertKZ» — официальный дилер Кировского завода «ДимАл» в Республике Казахстан и Центральной Азии. Производственная база завода — предприятие полного цикла: от разработки математической модели электромагнитного поля в собственном КБ до вакуумной заливки компаунда и обязательных разрывных испытаний на гидравлическом стенде с усилием до 100 тонн.

Патент РФ №2284594
Запатентованная комбинированная катушка (медь + алюминий) с повышенной теплоотдачей.
Стенд 100 тонн
Каждый серийный электромагнит проходит испытание на отрыв с занесением параметров в паспорт.
Сервис и Модернизация

Инжиниринг, капремонт и перемотка катушек

Восстановление и модернизация грузоподъемных магнитов и грейферов любых марок с гарантией 12 месяцев.

Капитальный ремонт магнитов

Полная замена катушек, вакуумная пропитка компаундом КП-303, замена броневых листов и наплавка полюсов износостойкими сплавами.

Гарантия 12 месяцев • Испытания на стенде

Модернизация крановых шкафов

Замена устаревших релейно-контакторных панелей на современные тиристорные преобразователи ПНС с аккумуляторами аварийного удержания груза.

Серия СУГЭМ ПНС + ИБП • Экономия до 30%

Нестандартные траверсы

Проектирование и расчет траверс любой конфигурации под габариты цеха заказчика с согласованием в органах промбезопасности.

Расчет КБ по ЕСКД • Шеф-монтаж
Эксплуатационная база главного энергетика и механика

Типовые электрические схемы подключения, нормы сопротивления изоляции Rиз и бланки дефектовки

ВЭД и Логистика

Поставки в Казахстан, Узбекистан и страны ЦА

Прямые экспортные контракты, сертификаты происхождения формы СТ-1 (0% ввозная пошлина) и полное таможенное оформление.

🇰🇿

Казахстан

Прямые поставки по Казахстану от официального дилера завода. Оплата в KZT с НДС. Доставка авто- и ж/д транспортом во все регионы РК.

Прямые поставки в РК
🇺🇿

Узбекистан

Поставки на условиях FCA / DAP (Ташкент, Навои, Алмалык, Бекабад). Предоставление сертификата СТ-1 для освобождения от пошлин.

Сертификат СТ-1 (0% пошлина)
🇰🇬

Кыргызстан

Поставки в рамках ЕАЭС без таможенных пошлин. Прямая доставка автотранспортом из Алматы в Бишкек и Ош.

ЕАЭС (без таможни)
🇹🇯

Таджикистан

Поставки в Душанбе, Худжанд и для нужд ТАЛКО. Ж/Д и автодоставка с полным пакетом экспортных документов.

ВЭД контракт (USD)
Для отделов логистики, ОМТС и ВЭД

Калькулятор логистики, габаритной массы брутто и таможенных условий (ЕАЭС / СНГ)

Расчет транспортного веса в заводской обрешетке, объема партии (м³), сроков доставки и пакета документов (СТ-1 / ТР ТС)

Масса партии (нетто / брутто в таре): 2 740 кг нетто / 2 950 кг брутто
Габаритный объем и упаковка: 2.9 м³ (1 компл. • 3 грузовых места (обрешетка ГОСТ))
Срок и вид транспорта: 4–6 рабочих дней (Прямой автотранспорт с завода / Ж/Д станция)
Базис Инкотермс 2020 и валюта: DDP Караганда / Темиртау (в KZT с НДС 12%)
Таможенное оформление и пошлина: Внутри ЕАЭС (без таможенных пошлин, СНТ/ЭСФ)
База знаний

Часто задаваемые вопросы главных инженеров

Прямая связь с инженером

Официальный представитель завода «ДимАл»

ТОО «SnabExpertKZ» — официальный дилер Кировского завода электромагнитов «ДимАл». Осуществляем прямые поставки по ценам завода, шеф-монтаж, гарантийное и сервисное обслуживание на территории Республики Казахстан и государств Центральной Азии.

Официальное представительство в Казахстане:
050010, г. Алматы, ул. Коперника, 124Г, оф. 205
ТОО «SnabExpertKZ» • БИН 220740040970
Дежурный инженер / WhatsApp:
+7 (705) 677-43-60
Электронная почта для заявок:
[email protected]

Заявка на расчет стоимости и ТКП

WhatsApp

Журнал сформированных ТКП

Локальный архив расчетов в браузере (0 записей)
